Kısa Cevap
FR4 ve G10 aynı yerden başlıyor: her ikisi de epoksi reçineyle emprenye edilmiş, ısı ve basınç altında sağlamlaştırılan dokuma E-cam kumaştan oluşuyor. Bir özellik tablosunda mekanik ve elektrik numaraları neredeyse üst üste gelir.
Önemli olan tek fark alev geciktiriciliğidir.
FR4, reçinede halojenli alev geciktirici katkı maddesi içerir ve UL 94 V-0 olarak derecelendirilmiştir; alev kaynağını ortadan kaldırdığınızda malzeme kendiliğinden söner. G10, bromlu olmayan bir epoksi kullanır ve UL 94 HB (yatay yanık) olarak sınıflandırılır; ateşlendiğinde yanmaya devam edecektir.
Dolayısıyla karar nadiren güçle ilgilidir ve neredeyse hiçbir zaman fiyatla ilgili değildir. Tek bir soruya geliyor:
Şartnameniz, müşteriniz veya güvenlik kodunuz UL 94 V-0 gerektiriyor mu?
Cevabınız evet ise (PCB'ler, şalt cihazları, elektrik panelleri, havacılık iç mekanları, her türlü kapalı elektronik aksam) uyumlu tek seçim FR4'tür. Fiyatı ve gücü ne kadar cazip olursa olsun G10'un yeri doldurulamaz. Alev derecesinin önemsiz olduğu ve parçanın tamamen yapısal olduğu durumlarda (bıçak sapları, denizcilik armatürleri, robotik uç efektörler, mekanik ara parçalar) G10'un biraz daha yüksek mukavemeti ve daha düşük su emme özelliği onu daha iyi uyum sağlar.
Bu makaledeki diğer her şey, bu tek ayrımın neden bu şekilde işlediğini ve malzeme sertifikasının kapatamayacağı bir uyumluluk açığı bırakmadan nasıl seçim yapılabileceğini açıklıyor.
Ortak Noktaları
İkisinin neden karıştığını anlamak için ortak temeli anlamak yardımcı olur.

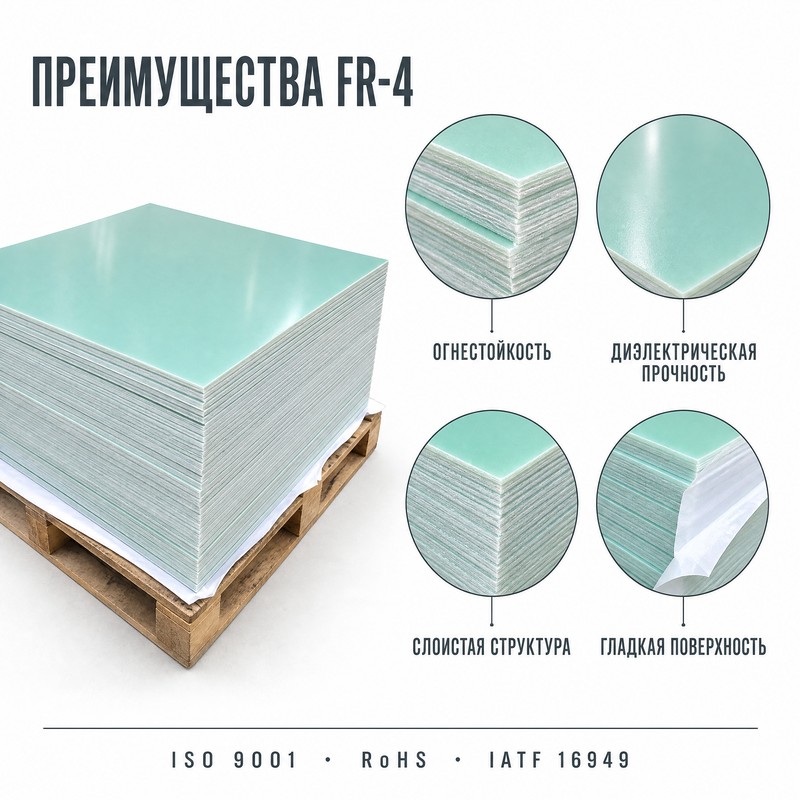

Hem FR4 hem de G10, NEMA cam-epoksi laminat ailesine aittir. "G" cam elyaf takviyesini belirtir; sayı derecedir. Üretim aslında aynıdır: Dokuma E-cam kumaş katmanları reçineyle doyurulur ve düz levhalar, çubuklar veya tüpler halinde preslenir.
| Paylaşılan Özellik | FR4 | G10 |
| Takviye | Dokuma E-cam kumaş | Dokuma E-cam kumaş |
| Bağlayıcı | Epoksi reçine sistemi | Epoksi reçine sistemi |
| Yoğunluk | ~1,85–2,0 g/cm³ | ~1,85–1,95 g/cm³ |
| Sürekli servis sıcaklığı | 130°C (B Sınıfı) | 130–150°C (F Sınıfı, tipik |
| Dielektrik dayanım | > 40kV/mm | > 40kV/mm |
| Su emilimi (24 saat) | < %0,15 | < %0,10–0,15 |
| İşleme | Karbür işleme, CNC, su jeti | Birebir aynı |
Kaynaklar: NEMA G-10 veri sayfaları (Iten Industries, The Gund Company) ve karşılaştırmalı laminat verileri.
Anahtar çıkarım: takviye aynıdır. Yalnızca reçine kimyası farklıdır. İşleme davranışı, renk, yoğunluk ve yalıtım performansının kağıt üzerinde bu kadar benzer görünmesinin ve bu kadar çok tedarikçinin "FR4/G10"u sanki birbirlerinin yerine kullanılabilirmiş gibi tembel bir şekilde listelemesinin nedeni budur.
Temel Fark #1: Alev Geciktirme (Belirleyici Faktör)
Makalenin tüm amacı budur, bu yüzden kendi tablosunu hak ediyor.
| Mülk | FR4 | G10 |
| UL 94 derecesi | V-0 (kendi kendine sönen) | HB (yatay yanık) |
| Alev geciktirici katkı maddesi | Bromlu / halojenli sistem | Hiçbiri |
| Alevin giderilmesinden sonraki davranış | Birkaç saniye içinde söner, damlama yapmaz | Yanmaya devam ediyor |
| Düzenleyici kabul | PCB, IPC, NEMA, MIL spesifikasyonu, UL ortamları | V-0'ın zorunlu olduğu durumlarda kabul edilemez |
V-0 derecesi bir pazarlama etiketi değildir; başarılı/başarısız uyumluluk kapısıdır. Müşterinizin çiziminde UL 94 V-0 belirtiliyorsa, G10'un belirtilmesi, daha sonra hiçbir testin çözemeyeceği bir dokümantasyon ve sorumluluk sorunu yaratır.
"Halojensiz" trendi hakkında bir not: Geleneksel FR4'te bromlu alev geciktiriciler kullanılır. Daha yeni halojen içermeyen FR4 kaliteleri, bunun yerine fosfor-nitrojen kimyası yoluyla V-0'ı karşılayarak tıbbi, otomotiv ve AB pazarı uygulamalarındaki çevresel kaygıları ele alıyor. İhracat pazarınız için RoHS ve REACH uyumluluğu önemliyse özellikle halojen içermeyen bir kalite isteyin.
Temel Fark #2: Mekanik Dayanım
Mühendisleri şaşırtan kısım şu: G10 daha zayıf değil, marjinal olarak daha güçlü.
FR4'teki brom içeren katkı maddeleri, reçine çapraz bağ yoğunluğunu hafifçe bozar, bu nedenle tipik bir G10 sınıfı, standart FR4'ten yaklaşık %8-15 daha yüksek bükülme ve gerilme değerlerine sahiptir.
| Özellik (tipik, 3 mm'lik levha) | FR4 | G10 | Test Yöntemi |
| Eğilme mukavemeti, uzunlamasına | ~415 MPa (60 ksi) | ~450 MPa (65 ksi) | ASTM D790 |
| Çekme mukavemeti | ~300–345 MPa | ~345–380 MPa | ASTM D638 |
| Basınç dayanımı | ~300–350 MPa | ~350–380 MPa | ASTM D695 |
| Izod etkisi (çentikli, uzunlamasına) | ~6,7–8,4 ft-lb/inç | ~8,4–15 ft-lb/inç | ASTM D256 |
| Rockwell sertliği (M ölçeği) | ~95–98 | ~98–109 | ASTM D785 |
Veriler NEMA G-10'dan ve karşılaştırmalı laminat veri sayfalarından derlenmiştir.
Bu fark pratikte önemli mi? Çoğu elektrik yalıtım parçası için hayır; marj, alev derecesi ve maliyetin kararda belirleyici olmasını sağlayacak kadar küçüktür. Önemli olan ağır yapısal yüklemedir: bara destekleri, dişli ayırıcılar, bıçak kolları ve robotik tutucu bileşenler. Bu durumlarda G10'un ekstra dayanıklılığı yerini alıyor.
Temel Fark #3: Termal Performans
Termal sınıfı “G” notlarının ayrılmaya başladığı yerdir. FR4 standardı 130°C sürekli olarak derecelendirilmiştir (Sınıf B); G10 tipik olarak Sınıf F'yi (~150°C) çalıştırır ve G11, 180°C'ye (Sınıf H) çalışır.
| Seviye | Cam Geçişi (Tg) | Sürekli Hizmet | En İyi Kullanım Durumu |
| Standart FR4 | 130–140°C | 130°C | Genel PCB'ler, yalıtım |
| Orta-Tg FR4 | ~150°C | 150°C | Kurşunsuz lehimleme |
| G10 | 150–160°C | ~150°C | Yapısal, yüksek nem |
| Yüksek Tg FR4 | 170–180°C | 170°C | Otomotiv, güç elektroniği |
| G11 | 175–220°C | 180°C | Aşırı termal bisiklet |
Kaynaklar: karşılaştırmalı termal analiz ve NEMA sınıfı verileri.
Önemli uyarı: G10'un daha yüksek çalışma sıcaklığı malzeme-özellik açısından bir avantajdır ancak alev geciktirme eksikliğini telafi etmez. Isınmak G10 V-0'ı uyumlu yapmaz; yangın güvenliği gereksinimi için geçici çözüm olarak termal sınıfı kullanmayın.
Bir Bakışta FR4 ve G10| Seçim Sürücüsü | Seçmek | Neden |
| UL 94 V-0 gereklidir | FR4 | Yalnızca uyumlu seçenek |
| PCB substratı | FR4 | Endüstri standardı, sert PCB'lerin %90'ından fazlası |
| Şalt donanımı, elektrik panoları | FR4 | Kuralların zorunlu kıldığı alev derecesi |
| Bıçak sapları, ateşli silah bileşenleri | G10 | Maksimum güç + nem direnci |
| Deniz / sabit nem | G10 | Daha düşük su emilimi |
| Yapısal ara parçalar, robotik parçalar | G10 | Daha yüksek eğilme ve darbe dayanımı |
| Bütçe / kolay kaynak bulma | FR4 | Daha düşük maliyet, evrensel kullanılabilirlik |
| Yüksek frekanslı RF / mikrodalga | Ya önce test edin | Dk farkı küçük ama gerçek |
Neden Malzeme Sertifikaları Tek Başına Sizi Kurtarmaz?
Yaygın bir arıza modu: Alıcı, sertifikalı bir elektrik muhafazasının içine giren bir parça için G10'u belirtir ve ardından boşluğu bir dizi test raporuyla kapatmaya çalışır. Bu şekilde çalışmıyor.
UL 94 V-0, malzeme + kalınlık + renk + son kullanım sistemi derecelendirmesidir. FR4 sayfasına ilişkin sertifika, G10 sayfasına aktarılmaz ve veri sayfası talebi, listelenen gerçek malzemenin yerine geçmez. Ürününüz ETL/UL/müşteri denetiminden geçerse çizimdeki notun parçadaki notla eşleşmesi gerekir.
Pratik kural: Şüpheye düştüğünüzde FR4'ü belirtin. Gücünüzden küçük bir miktar vazgeçersiniz ve biraz daha fazla ödersiniz, ancak uyum riskinin tüm kategorisini ortadan kaldırırsınız. Alev derecesinin gerekli olmadığına aktif olarak karar verdiğiniz uygulamalar için G10'u ayırın.
Sıkça Sorulan Sorular
1. FR4 G10'dan daha mı güçlü?
Mutlaka değil - ve bu pek çok insanı yakalıyor. FR4'ün alev geciktirici katkı maddeleri ham mekanik performansı bir miktar azalttığı için G10 kaliteleri tipik olarak %8-15 daha yüksek eğilme ve çekme mukavemetine sahiptir. Çoğu gerçek uygulamada boşluk, kararı güçten ziyade alev derecesi ve maliyete göre yönlendirecek kadar küçüktür.
2. G10 yangına dayanıklılığın gerekli olduğu yerlerde kullanılabilir mi?
Hayır. G10 standardı UL 94 HB'dir ve kendi kendine sönmez. Kalınlık veya kaplamadan bağımsız olarak V-0 spesifikasyonunu karşılayamaz.
3. Hangisi nemi daha iyi idare eder?
G10 genellikle daha az su emer, bu da onu deniz veya sürekli nemli kurulumlar için daha iyi bir seçim haline getirir.
4. "FR4/G10" tek malzeme midir?
Hayır - ve eğer bir tedarikçinin veri sayfası bunları değiştirilebilir olarak listeliyorsa, dikkatlice okuyun. Bir omurgayı paylaşıyorlar ancak farklı reçine kimyasına ve farklı alev derecelerine sahipler. Uyumluluk açısından bunlar farklı malzemelerdir.
