SMC Sayfası Nedir? Özellikler, Uygulamalar ve Seçim İpuçları

SMC levha, elektrik yalıtımı ve yapısal parçalar için kullanılan sert, cam elyaf takviyeli termoset bir malzemedir. Yalıtım reçinesini cam takviyesiyle birleştirerek mekanik yükleri desteklerken elektrik iletkenlerini ayırması gereken bileşenler için kullanışlıdır. Doğru sayfa, kaliteye, çalışma koşullarına ve bitmiş parça tasarımına bağlıdır; “SMC” tek başına eksiksiz bir malzeme spesifikasyonu değildir.

SMC Sayfası Nelerden Yapılmıştır?

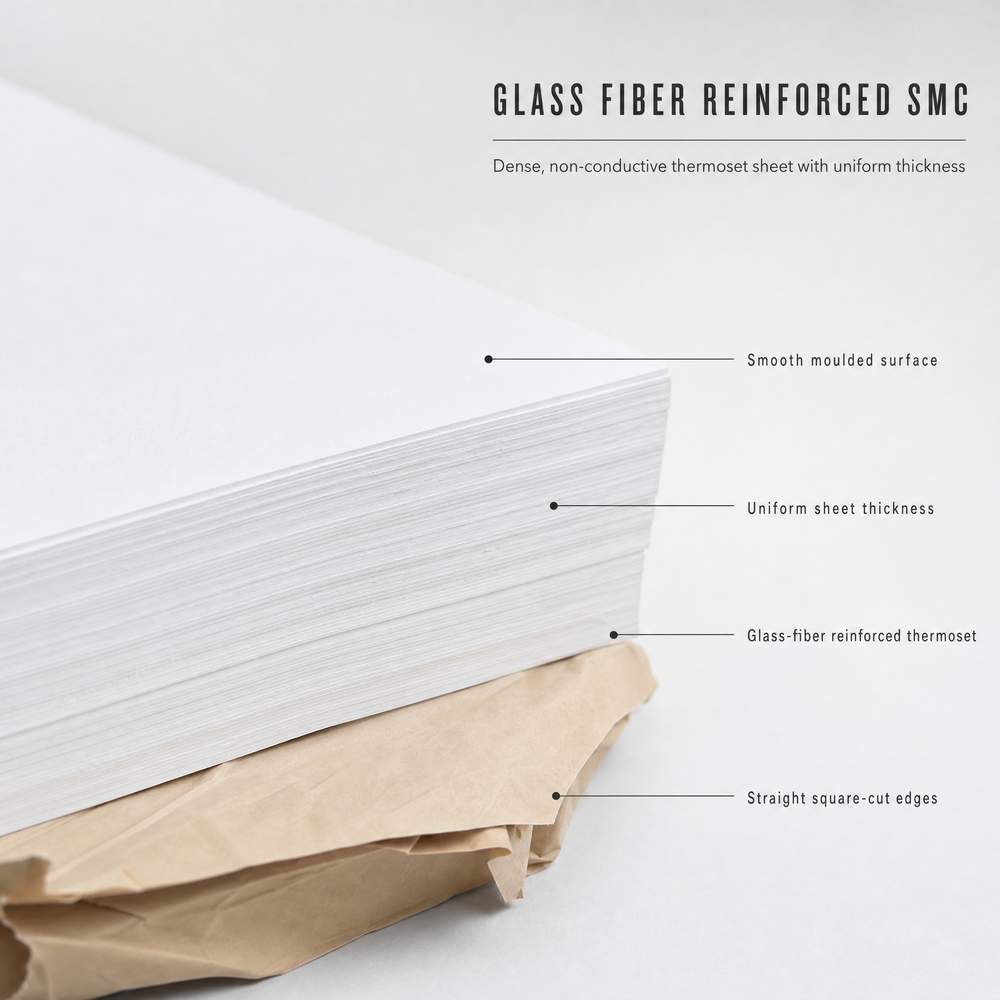

SMC, levha kalıplama bileşiği anlamına gelir. Tipik olarak cam elyaf takviyesi, termoset reçine ve amaçlanan kullanım için seçilmiş dolgu maddeleri veya katkı maddeleri içerir. Isı ve basınç, bileşiği sert bir parça halinde sertleştirir. Ürüne bağlı olarak alıcılar, kesme ve işleme için kalıplanmış bileşenler veya bitmiş levha satın alabilirler.

Bir soruşturma gönderirken bu ayrım önemlidir. Delikli düz fazlı bariyerlere ihtiyacınız varsa işlenmiş bir levha pratik olabilir. Tasarımın derin kaburgaları, çıkıntıları veya karmaşık üç boyutlu şekli varsa kalıplama daha iyi bir üretim yolu olabilir.

Elektrik Uygulamalarında Hangi Özellikler Önemlidir?

Bir SMC levhasının bir yalıtım testini geçmekten daha fazlasını yapması gerekir. Örneğin bir şalt düzeneğinde aynı parça iletkenleri ayırabilir, bağlantı elemanlarını taşıyabilir ve bir ısı kaynağının yakınında şeklini koruyabilir. Alıcılar, yalnızca çizimdeki malzeme adını değil, bitmiş parçanın özelliklerini de incelemelidir.

Bu özelliklere tüm SMC sayfaları için sabit değerler olarak bakmayın. Yayınlanan elektriksel SMC sınıfları farklı güç ve alev sonuçları göstermektedir. Bu varyasyonun bir örneği olarak, yayınlanmış iki kalite 140 ve 145 MPa (yaklaşık 20.300 ve 21.000 psi) bükülme mukavemetlerini listelerken, yayınlanmış başka bir kalite farklı bir mekanik profile sahiptir. Bu rakamlar, her SMC sayfası veya ürünlerimiz için spesifikasyonlar değil, belirli sınıflardan örneklerdir. Alacağınız malzemenin veri sayfasını isteyin.

SMC Sayfası için Ortak Uygulamalar

SMC, elektriksel ayırma ve sağlam, işlenebilir bir yapıya ihtiyaç duyulan yerlerde kullanılır. Tipik parçalar arasında şalt bariyerleri, montaj panelleri, yalıtım destekleri, kabin bileşenleri ve ekipman kapakları bulunur. SMC formülasyonları aynı zamanda düz levhadan üretilmesi zor olan özelliklere sahip elektrik muhafazalarının kalıplanması için de kullanılır.

Birkaç montaj deliğine sahip bir bariyer panelini düşünün. Levhanın elektriksel özellikleri önemlidir, ancak kalınlığı, kenar mesafeleri ve panelin montajda nasıl tutulduğu da önemlidir. Malzeme veri sayfası bir kalitenin seçilmesine yardımcı olabilir; parça çiziminin gözden geçirilmesinin yerini alamaz.

Doğru SMC Sayfası Nasıl Seçilir

Parçanın karşılaşacağı koşullarla başlayın, ardından tedarikçiye kaliteyi ve üretim yöntemini kontrol etmesi için yeterli bilgiyi gönderin.

1. Uygulamayı tanımlayın. Parçanın faz bariyeri mi, destek mi, kapak mı yoksa başka bir bileşen mi olduğunu belirtin.
2. Çalışma koşullarını sağlayın. Elektriksel tasarım gerekliliklerini, çalışma sıcaklığını, neme maruz kalma durumunu ve gerekli alev sınıflandırmasını ekleyin.
3. Bir çizimi paylaşın. Bitmiş kalınlığı, kritik boyutları, delikleri, yuvaları ve toleransları işaretleyin. Yalıtım mesafelerinin önemli olduğu yerleri belirtin.
4. Sınıfa özel belgeler isteyin. Projenizin gerektirdiği malzeme veri sayfasını ve test veya uyumluluk raporlarını isteyin.
5. Uygunluk önemli olduğunda bir örneği kontrol edin. Bir numune, ekibinizin üretim siparişinden önce işleme, montaj uyumu ve yüzey kalitesini değerlendirmesine yardımcı olabilir.



Bir çizimde GPO-3 veya FR-4 belirtiliyorsa bu gereksinimi açıkça işaretleyin. Bunlar ayrı malzeme tanımlarıdır; "SMC sayfası" için genel bir talep, teklif edilen malzemenin onaylanmış bir ikame olduğu anlamına gelmez.

SMC Sayfası ve Özel Parçaların Tedarik Edilmesi

Shenzhen XiongYiHua Plastik Yalıtım LTD. 2006 yılında kurulmuş olup, yalıtım malzemeleri ve müşteri ihtiyaçlarına göre özel parçalar tedarik etmektedir. Çizimleri inceleyebilir, ücretsiz örnekler sağlayabilir ve üretim siparişleri için sac tedariki veya işleme ihtiyaçlarını tartışabiliriz. Minimum sipariş miktarımız 100 kg'dır.

Şirketimiz ISO 9001, ISO 14001 ve IATF 16949 sertifikalarına sahiptir ve uygun olduğu durumlarda ilgili RoHS, SGS, CE ve patent belgelerini sağlayabilir. Belirli bir SMC kalitesi veya bitmiş parça için, projenizin hangi belgeleri gerektirdiğini bize bildirin, böylece sipariş verilmeden önce ilgili raporları onaylayabiliriz.

Sıkça Sorulan Sorular

1.SMC levha şalt izolasyonu için uygun mudur?
Olabilir. Önerilen kalitenin, özel tertibatınızın elektrik, ısı, alev ve mekanik gereksinimlerini karşıladığını doğrulayın.

2. SMC sayfası bir çizime işlenebilir mi?
Evet. Kalınlık, özellikler ve toleransların incelenmesi için çizimi gönderin.

3. Her SMC sınıfı alev geciktirici midir?
Tüm dereceler için tek bir alev sınıflandırması geçerli değildir. Belirtilen malzeme için test sonucunu ve test edilen kalınlığı kontrol edin.

4. Üretim siparişinden önce numune alabilir miyim?
Evet. Ücretsiz örnekler mevcuttur. Üretim minimum sipariş miktarı 100 kg'dır.

Bir SMC sayfasını seçmenin en iyi yolu, belgelenen kalite özelliklerini gerçek hizmet koşullarıyla eşleştirmek, ardından bitmiş parçanın tasarlandığı gibi yapılıp kurulamayacağını kontrol etmektir. Bir çizim ve gerekli testlerin kısa bir listesi genellikle size bir talepte bulunmaktan daha yararlı bir yanıt verecektir.
